Керування двома замками викликовими панелями (VTO) Dahua

У системах відеодомофонії Dahua часто виникає потреба керування двома окремими електрозамками з однієї викликової панелі. Типовий приклад — окремі двері та хвіртка, або вхідна група з двома точками доступу. Для реалізації такого сценарію використовується релейний модуль розширення DHI-DEE1010B-S2.

У цій статті розглянемо принцип роботи модуля, схему підключення та практичні рекомендації щодо налаштування.

Призначення та принцип роботи DHI-DEE1010B-S2

DHI-DEE1010B-S2 — це зовнішній релейний модуль, який дозволяє розширити кількість керованих виходів викликових панелей Dahua. Завдяки модулю, можна підключити додатковий датчик, замок, електронний зчитувач карт або кнопку виходу.

Сумісність з викликовими панелями Dahua

Модуль DHI-DEE1010B-S2 сумісний з більшістю IP викликових панелей Dahua, які мають на борту RS485. Перед монтажем рекомендується перевірити модель панелі та її прошивку на підтримку розширених релейних функцій.

Зазвичай модуль використовується разом з багатоквартирними або індивідуальними панелями Dahua, де стандартного одного реле недостатньо.

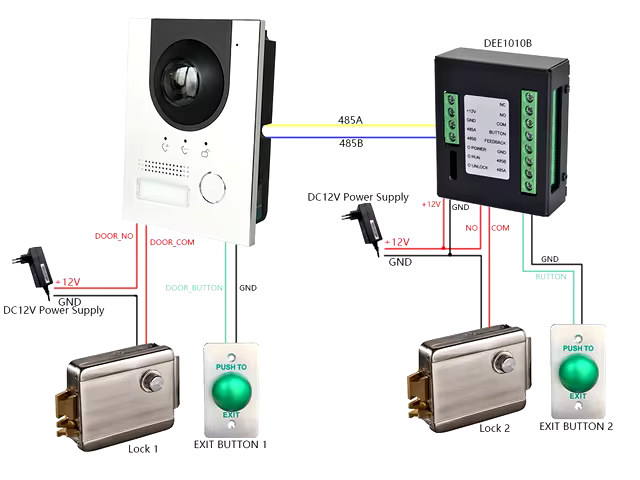

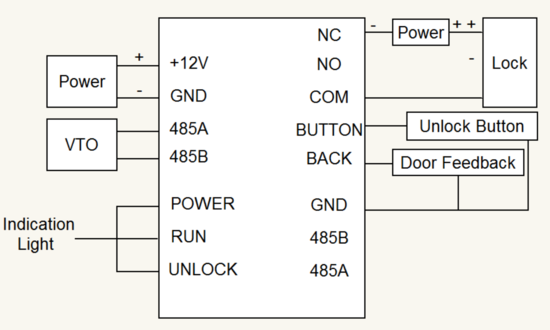

Схема підключення модуля DHI-DEE1010B-S2

Модуль підключається до викликової панелі через сигнальний інтерфейс керування. Живлення модуля подається від зовнішнього джерела відповідно до його технічних характеристик.

Перший електрозамок підключається до релейного виходу NO/NC/COM викликової панелі. Цей канал зазвичай використовується для основних дверей.

Другий електрозамок підключається аналогічно до релейного каналу модуля. Він може керувати хвірткою, турнікетом або допоміжними дверима.

Реле модуля є сухими контактами, тому напруга живлення замків подається окремо, залежно від типу замка та його номінальних параметрів.

Особливості підключення електромагнітних та електромеханічних замків

При використанні електромагнітних замків зазвичай застосовується нормально замкнений контакт реле, щоб при знеструмленні система переходила у безпечний стан.

Для електромеханічних замків найчастіше використовується нормально розімкнений контакт, який замикається лише на час відкривання дверей.

Тривалість імпульсу відкривання налаштовується у параметрах викликової панелі або домофонної системи Dahua.

Налаштування відкривання двох замків

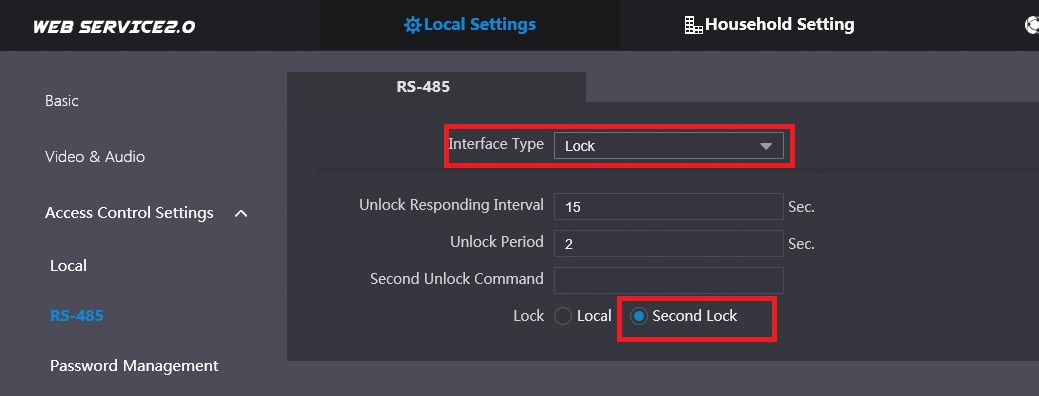

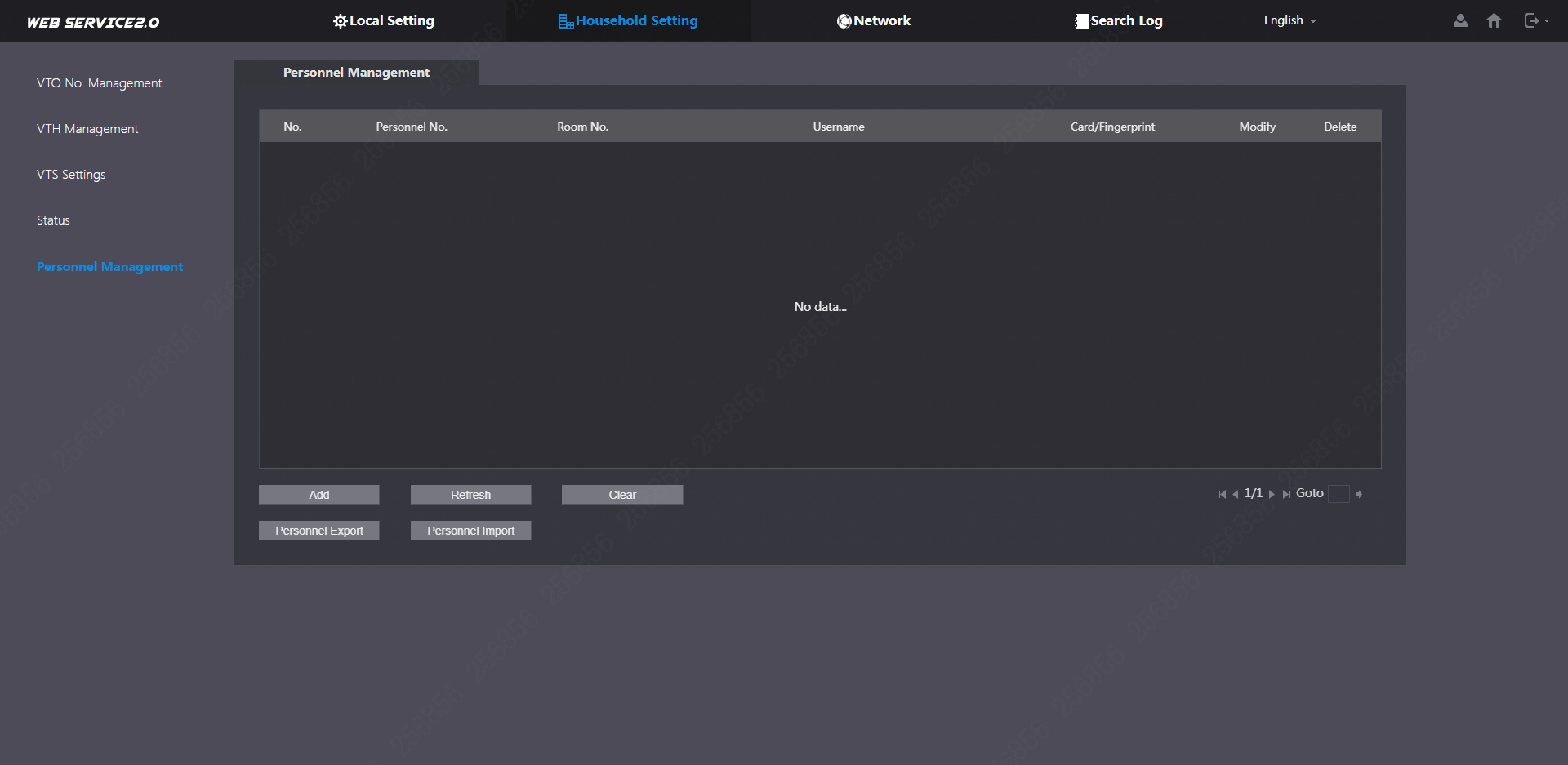

Після фізичного підключення необхідно зайти в меню налаштувань викликової панелі.

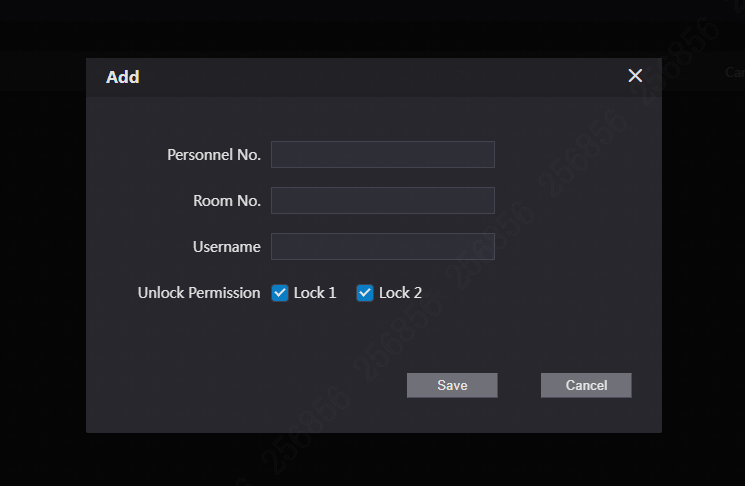

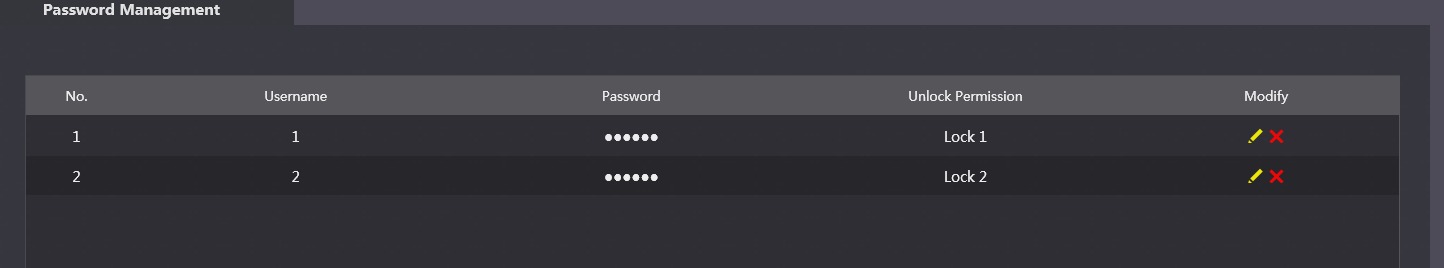

Кожному користувачу можна назначити права керування окремими замками

Практичні рекомендації з монтажу

Модуль DHI-DEE1010B-S2 рекомендується встановлювати в захищеному місці поблизу викликової панелі або в електрощиті. Необхідно забезпечити захист від вологи та несанкціонованого доступу.

Також варто використовувати окремі джерела живлення для замків із запасом по струму та передбачити діодний захист для електромеханічних замків.

Висновок

Використання модуля DHI-DEE1010B-S2 є ефективним і технічно правильним способом організації керування двома електрозамками з однієї викликової панелі Dahua. Це рішення підвищує гнучкість системи доступу та дозволяє реалізувати складні сценарії без заміни основного обладнання.
