ТехнологияPoweroverEthernet(питание через кабель Ethernet) давно известна во всем мире и пользуется заслуженной популярностью при организации коммутации различного сетевого оборудования. IP-видеонаблюдение является одной из наиболее обширных сфер, в которых используется технология PoE: на данный момент практически все ip-видеокамеры оснащены нею. Исключения составляют лишь совсем миниатюрные камеры, из-за конструктивных особенностей которых, вместить PoE-приемник в маленький корпус практически невозможно.
Для подключения обычной ip-видеокамеры необходимо, по крайней мере, два типа кабеля – питания, по которому в устройство передается электроэнергия; и сигнальный (в частности «витая пара»), по которому ip-камера передает сигнал на маршрутизатор, видеорегистратор и прочие устройства приема, обработки и записи изображения. Однако при монтаже системы видеонаблюдения не всегда есть возможность устанавливать видеокамеру вблизи источника питания (розетки или БП). А так как длина кабеля комплектного блока питания довольно ограничена, возникаетнеобходимость в прокладке дополнительного проводника, что не всегда удобно и дешево.
В связи с этим, практически все производители сетевого оборудования начали интеграцию технологии PoEв свои устройства.
Принцип работы технологии PoE
Принцип работы этой технологии довольно прост: по кабелю «витая пара», который имеет 4 пары проводников, данные передаются лишь по двум парам, а еще две пары остаются незадействованными. В связи с этим, был изобретен способ, который бы позволял задействовать эти две пары для передачи питания от источника к приемнику, то есть по одному кабелю «витая пара» одновременно передаются и данные, и питание. При этом полностью отпадает необходимость в прокладке дополнительных проводников, что упрощает и удешевляет монтаж системы видеонаблюдения – все-таки один кабель проложить намного проще, чем несколько.
Но далеко не все маршрутизаторы или видеорегистраторы обладают функцией передачи питания по кабелю Ethernet, в связи с этим требуется помощь дополнительных устройств и аксессуаров, обеспечивающих необходимое напряжение, силу тока и мощность для работы ip-видеокамеры. Устройство, которое генерирует необходимое количество электроэнергии для подачи питания, называется PoE-инжектор.

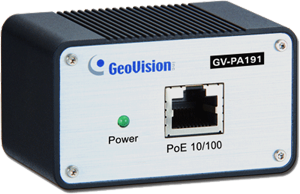

PoE-инжектор GeoVision GV-PA191
Там же, где PoE-инжектор уже внедрён в видеорегистратор, например, в модели Avigard AVG 3204NVR-P, никаких дополнительных аксессуаров не требуется. Это решение удобно еще и тем, что сетевой видеорегистратор обладает тем количеством PoE-инжекторов, что и каналов записи.

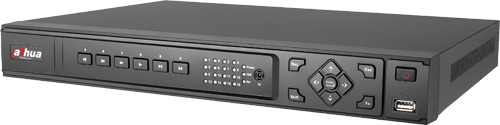

Сетевой видеорегистратор с поддержкой PoE - Avigard AVG 3204NVR-P
Классификация PoE
Стандарт PoEобеспечивает постоянный ток с напряжением от 36 до 57 В, силой тока до 400 мА и мощностью до 15.4 Вт.
Так как сетевые устройства обладают различной мощностью – кому-то нужно большая, кому-то не очень, технология PoEделится на 5 классов: от нулевого до четвертого. Каждому классу соответствуют свои показатели мощности и силы тока. На практике используются только четыре класса (от 0 до 3), а класс номер 4 зарезервирован для будущих разработок. Наиболее распространен в быту первый класс PoE– он обеспечивает мощность от 0.44 до 3.84 Вт и силу тока 120 мА, а в сфере видеонаблюдения – второй и третий, так как наружные видеокамеры требуют большого количества энергии для работы инфракрасной подсветки, подогрева, вращения и т.п.
Необходимо также упомянуть, что максимальное расстояние, на которое может передаваться питание по кабелю Ethernet, составляет 100 м. Поэтому, если у вас проложена большая сеть, PoE-инжектор можно применить лишь на последних 100 м. В этом еще одно преимущество данных устройств.
Требования к оборудованию
Так как при использовании технологии PoEиспользуются все проводники кабеля, необходимо применять только высококачественную «витую пару», с проверенной надежностью и гарантией. Дешевые проводники не обеспечивают нормальную передачу данных и питания, а также могут вызвать сбои в работе и повреждение камер или PoE-инжекторов.
Также, перед подключением ip-видеокамеры, убедитесь в том, она поддерживает питание по Ethernetиначе выгорание микросхем и портов вам гарантировано.
Если ваш проект не предусматривает проведение дополнительных кабелей питания и вам требуется оборудование, которое сможет организовать такую систему видеонаблюдения, обращайтесь по телефонам (044) 362-03-31, (050) 822-27-22, (096) 999-06-42, (093) 642-56-61 и наши менеджеры помогут вам с подбором и приобретением нужных устройств.
