Обжим различных видов кабелей и пайка разъемов

Соединение коаксиального кабеля с разъемом BNC можно производить двумя способами – механическим и с помощью пайки. Крепление выполненное с помощью пайки более качественное и надежное, однако под рукой не всегда может оказаться паяльник и сеть 220 В, поэтому в большинстве случаев, при монтаже систем видеонаблюдения пользуются механическим способом ли так называемым обжимом. Обжим производится с помощью специального обжимного инструмента.

Обжим коаксиального кабеля с помощью обжимного инструмента

Обжим коаксиального кабеля выполняется с помощью специального обжимного инструмента (клещей). Порядок обжима следующий:

1. Обрежьте конец провода как можно ровнее.

2. Зачистите кабель от внешней изоляции, отогните оплетку и снимите пластиковый диэлектрик с центральной жилы кабеля, оставив приблизительно 7 мм от срезанного края изоляции.

3. Обрежьте центральную жилу, оставив примерно 5 мм, наденьте на неё колпачок разъема BNC.

4. Обжав центральный колпачок, наденьте на кабель фиксирующее кольцо разъема BNC.

5. Вставьте обжатый колпачок в разъем BNC (должен раздаться щелчок).

6. Наденьте фиксирующее кольцо на разъем BNC и обожмите кольцо обжимным инструментом.

Обжим коаксиального кабеля с резьбой

1. Максимально ровно обрежьте конец кабеля.

2. Зачистите верхнюю изоляцию кабеля и отогните оплетку.

3. Обрежьте пластиковую изоляцию центральной жилы, оставив примерно 4 мм от обреза верхней изоляции.

4. Обрежьте изоляцию центральной жилы на 5 мм.

5. Осторожно вставьте кабель в разъем BNC и закрутите разъем до упора.

Обжим UTP-кабеля (витой пары)

1. Надрежьте и аккуратно снимите слой верхней изоляции.

2. Максимально аккуратно снимите изоляцию с проводников, стараясь не повредить их.

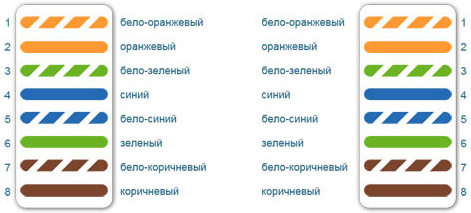

3. Расположите все проводники в одной плоскости в определенном порядке (см. рисунок) и аккуратно обрежьте, выровняв по длине.

4. Заправьте зачищенные и обрезанные проводники в разъем, и выполните опрессовку с помощью обжимного инструмента.





Сварка оптоволоконного кабеля

Подготовка оптоволоконного кабеля к сварке и его сварка выполняется с помощью специального компактного станка. Данные типы станков используют в основном крупные и серьезные специалисты, так как они стоят достаточно много денег. Именно поэтому оптоволоконный кабель в видеонаблюдении не пользуется широкой популярностью.
