Блоки питания для видеонаблюдения

Работа любой камеры видеонаблюдения напрямую зависит от стабилизированного и постоянного электропитания. Зачастую, этому вопросу уделяют совсем немного внимания, однако к выбору качественного источника питания необходимо подходить со всей ответственностью.

Любая система видеонаблюдения надежна настолько, насколько надежно её самое слабое звено и блок питания явно не должен занимать слабую позицию в этой системе.

Некачественный источник питания в состоянии вывести из рабочего состояния видеокамеры, а также стать причиной их выгорания и неремонтопригодности.

Одна из самых важных вещей, которую стоить помнить об источниках питания для видеонаблюдения это то, что 99% аналоговых видеокамер рассчитаны на работу с постоянным током и 12-вольтным напряжением.

Блок питания видеокамеры подключается к обычной электросети и преобразовывает переменный ток и 220-вольтное напряжение в постоянный ток и 12-вольтное напряжение.

По аналогии, можно привести пример работы блока питания ноутбука: с одной стороны блок питания подключается к ноутбуку, с другой - к электросети.

Типы блоков питания:

Все блоки питания можно разделить на две большие группы:

Бесперебойные источники питания – это блоки питания, которые оснащаются аккумуляторными батареями и могут в течение определенного отрезка времени, при отключении основного источника электроэнергии, предоставлять системе видеонаблюдения резервное питание.

Грубо говоря, если на вашем объекте видеонаблюдения пропадает электричество, такой блок питания в течение короткого времени (в зависимости от емкости батареи и количества установленных видеокамер) может сохранять работоспособность всей системы видеонаблюдения, в среднем это время может составлять от 10-15 минут до нескольких часов. Рассчитывать на продолжительную и стабильную работу таких блоков питания при отключении электричества не стоит, а вот продержаться до возобновления подачи питания они помогут.

Обычные или небесперибойные блоки питания обеспечивают камеры электроэнергией только при наличии основного источника питания, то есть переменного тока с напряжением 220 В.

И бесперебойные и обычные блоки питания стабилизированы, то есть на выходе всегда будет постоянное напряжение.

Некоторые источники питания снабжаются регуляторами выходного напряжения с возможностью его повышения до 16 В, чтобы компенсировать потери электроэнергии на больших расстояниях от блока питания до камеры видеонаблюдения.

Основные параметры блоков питания и расчет количества подключаемых видеокамер:

При покупке блока питания для камеры видеонаблюдения необходимо учитывать его мощность/емкость. Если напряжение БП – это некая «константа» (то есть 12 В), то ампераж и мощность – это изменяемые величины, которые влияют на количество одновременно подключаемых к блоку питания видеокамер.

Для прояснения ситуации приведём небольшой пример:

Допустим, у нас есть две видеокамеры, работа которых рассчитана на силу тока 350 мА (0.35 А). Необходимо подобрать блок питания, который бы обеспечивал корректную работу этих видеокамер.

Для начала, определим суммарный ампераж видеокамер сложив  потребляемую силу тока, т.е. 0.35 А + 0.35 А = 0.7 А. Выяснив полученный результат, добавьте еще 20%, которые всегда должны быть в запасе. В результате у нас получается число 0.84 А – ровно столько требуется для питания этих двух камер. Большинство источников питания рассчитаны на работу с минимум 1 А (1000 мА), поэтому целесообразнее будет приобрести именно 1-амперный блок питания.

Такие же расчёты можно производить не с амперажем, а с мощностью. Чтобы определить мощность видеокамеры необходимо её напряжение умножить на силу тока. Вернемся к тому же примеру: 12 В * (0,35 А + 0,35 А) = 8.4 Вт. Для выяснения мощности блока питания, произведите ту же арифметическую операцию с его параметрами.

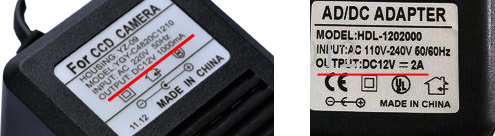

Дабы не утруждать пользователей вычислениями, производители всех источников питания указывают необходимые параметры в паспорте к изделию, то же касается и производителей видеокамер.

Конструктивные особенности блоков питания:

Сегодня на рынке видеонаблюдения можно встретить несколько типов блоков питания, различающихся корпусом и приспособленностью к различным условиям эксплуатации. Вот три самых распространенных типов корпусов:

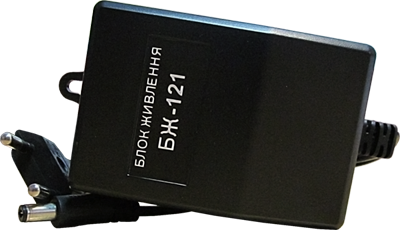

Блок питания с сетевым шнуром и вилкой – имеет вид обычного блока питания для ноутбука или другой электронной техники. Представляет собой закрытый пластиковый бокс с закрытой аппаратной частью и кабелями питания. Наиболее бюджетное решение для системы видеонаблюдения, состоящей из одной-двух видеокамер. Примером такого блока питания может служить модель WL-0605A .



Блок питания в перфорированном металлическом корпусе – представляет собой модуль, вся аппаратная составляющая которого спрятана в металлический бокс с перфорацией, которая обеспечивает теплоотвод и защищает от перегрева. Обычно не имеет в комплекте кабелей, но снабжается клеммной колодкой и регуляторами выходного напряжения. Большинство таких блоков питания оснащается фильтрами питания и термопредохранителями. По сравнению с предыдущим типом, рассчитаны на большую мощность, однако необходимо помнить, что при установке такого блока питания вам понадобиться защитный бокс, так как проводники, подключающиеся к нему, остаются в свободном доступе. Примером такого блока питания может служить модель TT-PS1205S.

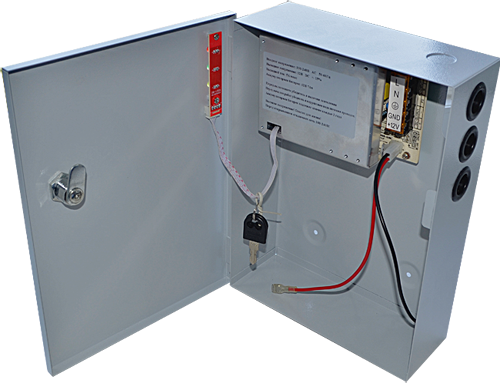

Блоки питания в металлических боксах с замками и функцией бесперебойной работы – наиболее надежные и функциональные блоки питания, которые устанавливаются стационарно и имеют вид настенного металлического ящика с замком и светодиодной индикацией работы. Данные модели обеспечивают возможность установки в корпус аккумуляторной батареи, благодаря чему могут выступать источниками бесперебойного питания, а также снабжаются множеством дополнительных функций и технологий. Для стационарной системы видеонаблюдения рекомендуется устанавливать именно такие блоки питания, так как они обеспечивают надлежащую технику безопасности при электро-монтажных работах и обеспечивают защиту от несанкционированного доступа. Примерами таких блоков питания служат модели UPS-130 и UPS-150.

Аккумуляторные батареи для блоков питания:

Аккумуляторы для видеонаблюдения представляют собой свинцово-кислотные батареи, обеспечивающие беспрерывную работу камер видеонаблюдения на протяжении недлительного времени. Основная характеристика аккумулятора – его емкость, которая измеряется в Амперах/часах (А/ч).

Пример:

Для двух камер видеонаблюдения, сила тока которых равна 3.0 А, необходимо подобрать аккумулятор, обеспечивающий работу этих камер на протяжении двух часов.

Чтобы подобрать оптимальную емкость аккумулятора, необходимо 3.0 А*2 ч = 6 А/ч. Однако следует учесть, что как в ситуациях с блоком питания, для батареи необходим некий запас, допустим 1 А/ч (приблизительно 20%).

Следовательно, ответом на наш пример будет следующее:

Для обеспечения беспрерывной работы двух камер видеонаблюдения общим амперажем 3 А, необходима аккумуляторная батарея ёмкостью 7 А/ч. Пример такого аккумулятора вы сможете найти в нашем магазине, если перейдете по данной ссылке.

Вывод:

Мы рассказали о самой важной информации, которая понадобиться вам при покупке блока питания для системы видеонаблюдения. Конечно, существует еще немало характеристик, на которые стоит обращать внимания, однако помните, что на данном продукте экономить нельзя, так как он обеспечивает работу камер, от которой зависит ваша безопасность. Кроме того, некачественный блок питания может стать причиной пожара, поэтому мы рекомендуем приобретать данные товары только в специализированных интернет-магазинах систем видеонаблюдения.
